密集型母线槽桥架如何安装？
发布时间：2022/10/10 点击量：
密集型母线槽适用于交流三相四线、三相五线制，频率50~60Hz，额定电压至690V,额定工作电流250~5000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备，特别适用于车间、老企业的改造。在安装过程中，需要如何安装呢，这是人们也需要了解的问题。

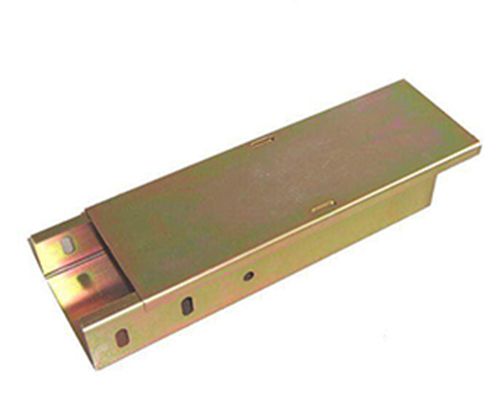

密集型母线槽厂家桥架如何安装？
1、槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。电缆桥架与用电设备交越时,其间的净距不小于0.5m。
2、两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更准确。
3、桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
4、电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
5、电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过百分之50。
6、电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。
7、在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过百分之50。
8、布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。
9、在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。
10、桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
